PE（聚乙烯）材質的管道越來越多的應用于燃?xì)狻⒐┧⑾赖瘸鞘械叵鹿芫W(wǎng)中。供水的PE管道材質和燃?xì)?/span>PE管道一樣，埋地后同樣面臨著探測的難題。

在我們使用主動聲源PE探管儀探測PE燃?xì)夤艿赖倪^程中，很多管線探測同行馬上就聯想到既然燃?xì)?/span>PE管道可以準確測了，那供水的PE管道能不能測呢？

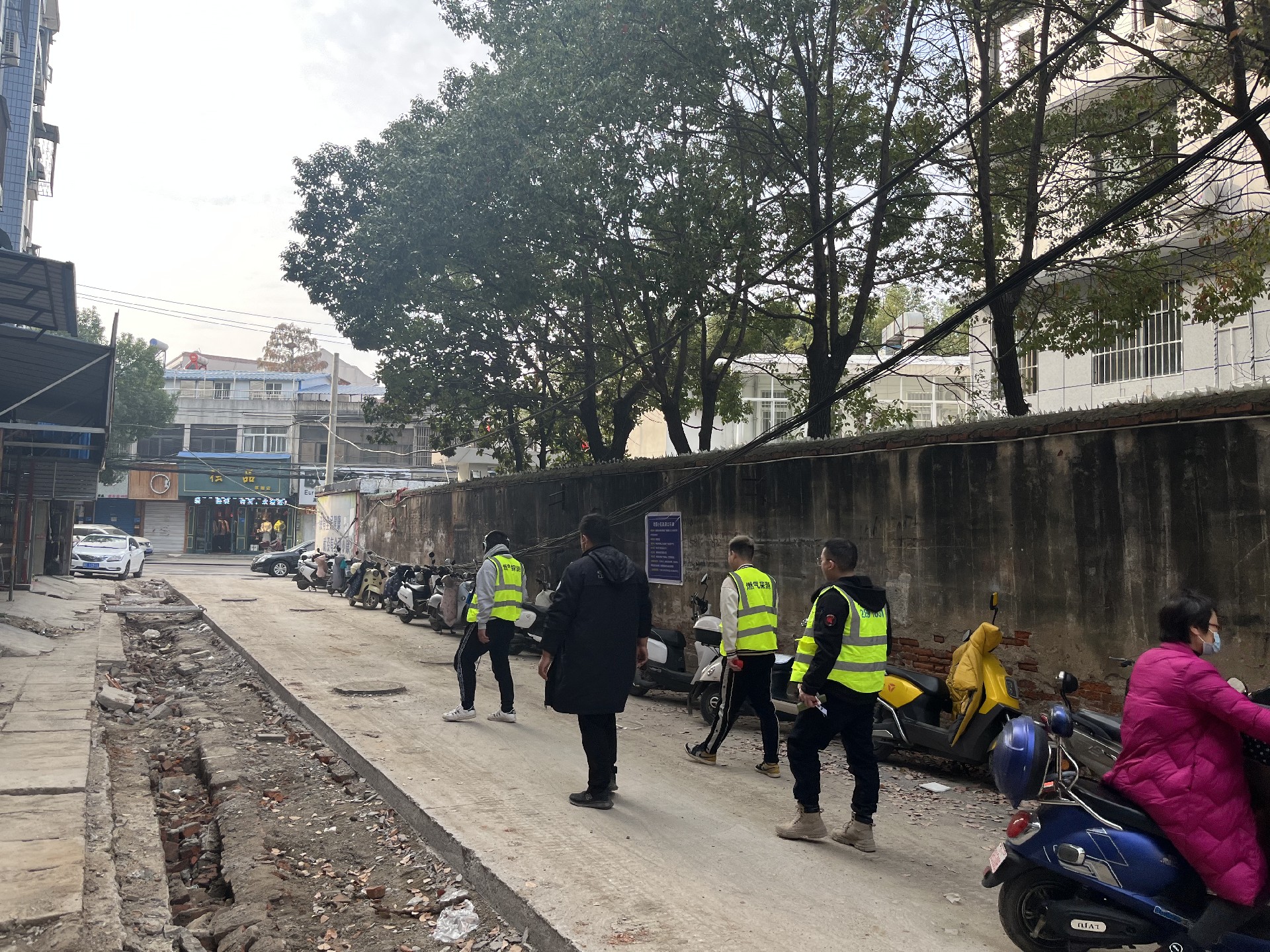

2021年5月，應業主方的邀請我們來到武漢某工地，采用主動聲源PE探管儀進行供水PE管道的探測試驗。

我們通過改進聲波驅動器，順利地和消防管道的入口（消防栓）連接起來，另我們非常驚喜的探測結果，通過這個方法在信號源的兩邊單向各自探測到了100多米，難道我們供水PE管道真的就這樣成功了？

經過微弱的信號搜索，我們成功解決了業主在這一處供水PE管道的探測，這也是我們第一次在供水PE管道上成功測試。

但是總體來說，和燃?xì)?/span>PE管道探測相比，燃?xì)?/span>PE管道單向探測最長距離可以到達1公里以上，探測信號很強、很明顯。為什么供水PE管道必須要通過微弱信號才能探測得到呢？

主動聲源PE探管儀是通過向管道中的介質施加一個特定頻率聲波信號，聲波再透過管壁傳播到達地面，在地面通過聲波信號分析從而到達探測的目的。

其中管道中的介質是信號傳播的關鍵，也是使用主動聲源PE探管儀的地球物理應用條件。

聲波在各類介質傳播特性差別很大。這與管內介質的物理屬性-----聲阻抗關系密切，聲阻抗的物理含義就是聲波傳導時介質位移需要克服的阻力，聲阻抗值越大表明介質對聲波傳播的阻礙就越大。

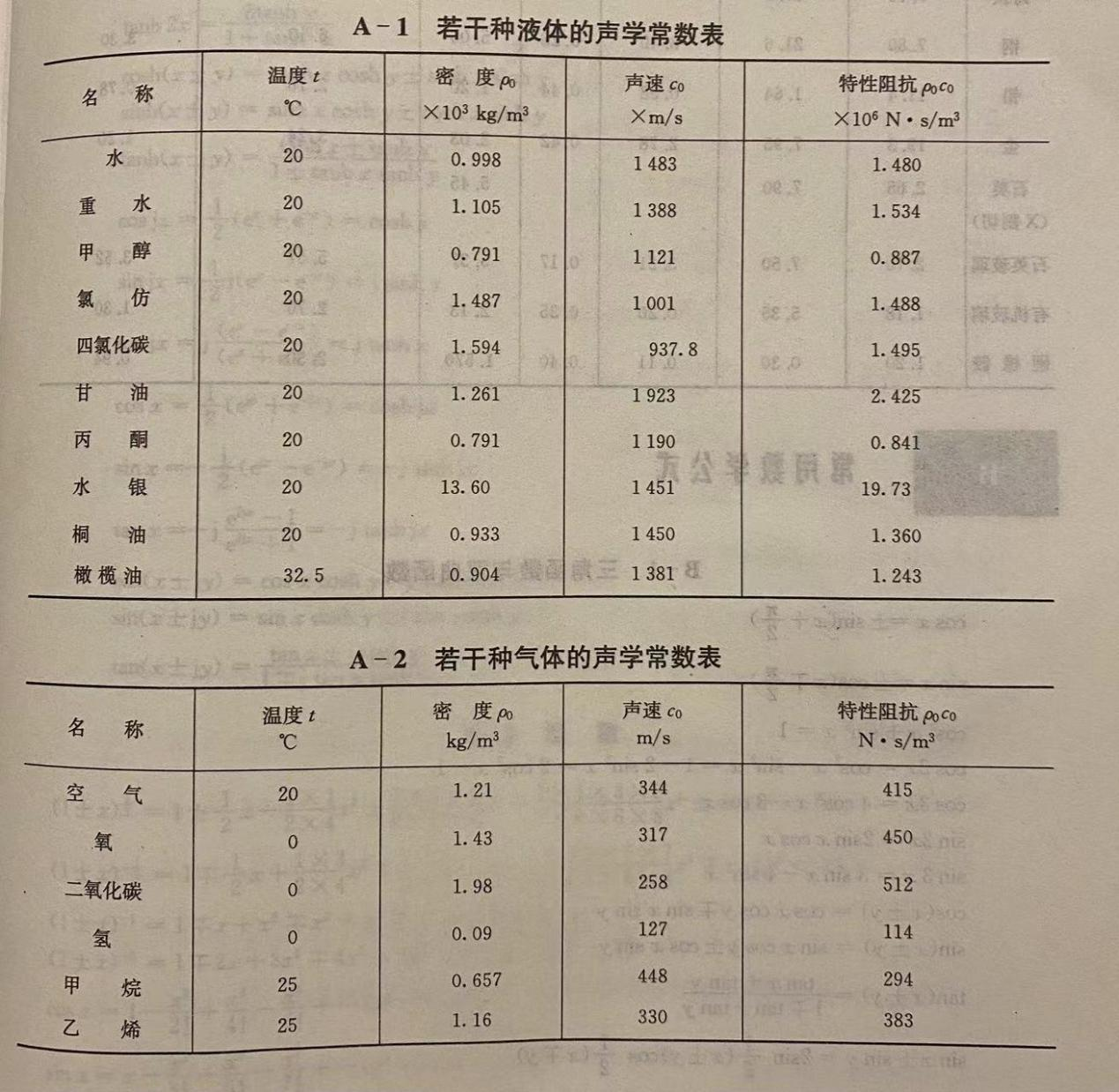

從上圖中我們看出，PE燃?xì)夤苤薪橘|(zhì)----甲烷的特性阻抗值為294N·s/m3,空氣的特性阻抗值為415N·s/m3。

我們在探測過程中也遇到有很多朋友問：沒有使用的燃?xì)?/span>PE管道能不能探測呢？

當然也是可以的，沒有通氣的PE燃?xì)夤芤彩强梢蕴綔y，只要有空氣，也可以探測。只是因為聲阻抗的原因，效果沒有比探測通氣了的PE燃?xì)夤芎谩?/span>

我們在看看水的聲阻抗值1.480×103·103N·s/m3，這約是甲烷氣體阻抗值的5000倍，約是空氣的3500倍，水的聲阻抗非常大，所以聲波在水中傳播時能量衰減的太快。

這也是我們在供水PE管道探測中信號很弱的原因。同時也有人疑問到，聲波在氣體、液體、固體中的傳播速度是：

固體>液體>氣體

那么，聲波不是在水（液體）中傳播的速度不是比空氣中傳播更快嗎？

這里有個理解的誤區，探測傳感器所測的是聲波在空間中傳播時的振動幅度，可以理解為信號強度，而不是探測聲波的速度。信號的強度和介質的聲阻抗有很大的關系。

所以根據目前的PE探管儀音頻驅動器的功率有限，即不可能再將功率提高幾千倍來達到增加遠距離聲波信號的問題。這就是目前供水PE管道和燃?xì)?/span>PE管道探測效果存在差異的主要原因。

盡管信號比較弱，但是我們在供水PE管道或者消防管道中有個有利的條件：

不管是供水PE管道還是市政的消防管道，具有多的閥門和消防栓作為信號接口。

按照 《消防給水及消火栓系統技術規范 》GB50974-2014要求第7.2.5條：市政消火栓的保護半徑不應超過150m，間距不應大于120m。

在不大于120m的消防栓接入口中完全可以采用主動聲源PE探管儀進行探測。

我們在實際探測過程中，如果遇到供水PE管道的探測問題，可以采用主動源PE探管儀試試。任何物探方法都具有應用的條件，通過現場主動的施加探測方法有利條件，也能解決我們的探測問題。

作者簡介：王輝，地球物理勘探專業畢業，從事燃?xì)?/span>PE管道探測5年，聯系微信：wh363894029。
